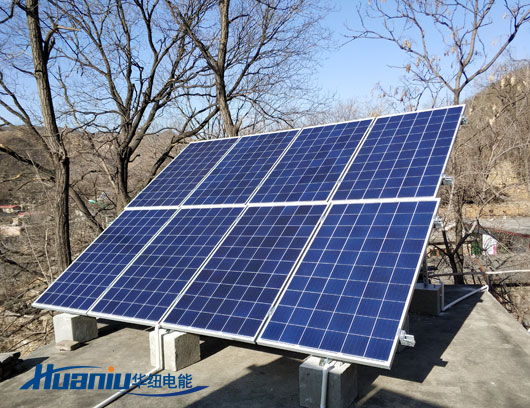

光伏組件的連接方式?jīng)Q定了系統的電壓和電流，直接影響對充電控制器和逆變器的選型。主要有三種方式：
1. 串聯連接
* 方法： 將第一塊組件的正極（+）連接至第二塊組件的負極（-），以此類推。
* 效果： 系統電壓 = 單塊組件電壓 × 組件數量；系統電流 = 單塊組件電流。
* 優點： 提升電壓，降低傳輸過程中的電流損耗，適合組件與控制器距離較遠的場景。
* 注意事項： 所有串聯組件的規格（尤其是電流）應保持一致。
2. 并聯連接
* 方法： 將所有組件的正極連接在一起，所有負極連接在一起。
* 效果： 系統電壓 = 單塊組件電壓；系統電流 = 單塊組件電流 × 組件數量。
* 優點： 提升電流，在陰影遮擋時，單一組件的性能下降對整體系統影響較小。
* 注意事項： 每條并聯支路的電壓需一致，通常建議在正極回路上安裝保險絲以防止逆電流。
3. 混合連接（串并聯）
* 方法： 先將若干組件串聯形成一個“串聯組”，再將多個“串聯組”進行并聯。
* 效果： 系統電壓 = 單個串聯組電壓；系統電流 = 單個串聯組電流 × 并聯組數。
* 優點： 可同時增加系統的電壓和電流，是實現大功率系統最常用的方式。
* 注意事項： 每個串聯組內的組件規格應相同，不同串聯組之間的電壓也需匹配。
請務必在斷電情況下操作，并佩戴絕緣手套等安全防護裝備。
1. 規劃與計算：
* 根據您的用電需求確定系統總功率。
* 根據充電控制器和逆變器的額定輸入電壓、電流，確定最佳的組件連接方式（串聯、并聯或混合）。
* 確保組件總電壓在控制器最大允許電壓范圍內，總功率也符合要求。
2. 準備材料與工具：
* 光伏組件、MC4連接器（公母頭）、光伏直流電纜、接線盒（或匯流箱）、萬用表。
3. 實際連接操作：
* 串聯： 使用MC4轉接纜或直接將一塊組件的正極MC4接頭（公頭）與下一塊的負極MC4接頭（母頭）插緊。
* 并聯： 通過一個并聯接線盒（匯流箱），將各組件的正極接入正極端子，負極接入負極端子。
* 檢查： 所有連接務必牢固，確保防水接口完全擰緊。
4. 連接至系統：
* 將組件陣列的總正極和總負極電纜，分別連接至充電控制器的“PV+”和“PV-”輸入端。
* 注意極性！ 正負極接反會嚴重?fù)p壞設備。
5. 最終測試：
* 在連接控制器之前，使用萬用表直流電壓檔測量組件陣列的開路電壓，確認電壓值在預期范圍內且極性正確。
* 一切正常后，方可進行最終連接。
* 專業操作： 光伏系統涉及高壓直流電，安裝和連接建議由專業電工或技術人員完成。非專業人士自行操作可能存在觸電風險，并可能導致設備損壞。
* 安全第一： 避免在雨天、潮濕環境下操作。連接時確保組件表面被遮蓋，因?yàn)殛?yáng)光下的組件會產生高電壓。
* 合規使用： 確保所使用的組件、電纜及連接器符合國家相關安全標準和規范。
