光伏+柴油機混合離網系統是一種非常成熟且可靠的解決方案，特別適用于沒有電網接入或電網接入成本極高、不穩定的偏遠地區。它結合了可再生能源（光伏）的清潔、低運行成本優勢和傳統柴油發電機的穩定、按需供電能力。
1. 光伏發電系統：
光伏組件： 將太陽能轉化為直流電。
光伏支架： 固定和支撐光伏組件，優化傾角和朝向以最大化發電量。
光伏匯流箱： 匯集多路光伏組串的電流。
光伏控制器： 管理光伏組件對蓄電池的充電過程，防止過充或過放，優化充電效率（MPPT控制器效率最高）。
2. 柴油發電機組：
柴油發動機 + 發電機： 燃燒柴油產生機械能并轉化為交流電。
油箱： 存儲柴油燃料。
控制系統： 啟�？刂�、運行狀態監測、保護功能（過壓、過流、過載、欠壓、高溫等）。
消音器/隔音罩： 降低運行噪音（對居住環境尤為重要）。
3. 儲能系統：
蓄電池組： 存儲光伏產生的多余電能，在無光照或高負荷時提供電力。常用類型為鉛酸電池（成本低）或鋰電池（壽命長、充放電效率高、體積小重量輕，但成本高）。
電池管理系統： 監控和保護蓄電池（防止過充、過放、過溫、短路等），優化電池性能和壽命。
4. 逆變器：
DC/AC逆變器： 將蓄電池的直流電或光伏控制器輸出的直流電（部分系統）轉換為負載所需的交流電。通常具備電壓、頻率調節功能。
雙向逆變器/混合逆變器： 現代混合系統的核心。它不僅能將直流變交流供負載使用，還能將光伏或柴油發電機發出的交流電整流為直流電給蓄電池充電。集成了能量管理和系統控制邏輯。
5. 能量管理系統：
系統的“大腦”�；谪�(fù)載需求、蓄電池狀態、光伏發電預測（可選）、柴油發電機狀態等信息，智能調度各能源來源：
優先使用光伏發電直接供電或給電池充電。
當光伏不足且蓄電池電量低于設定值時，自動啟動柴油發電機。
柴油發電機運行時，除供電外，還可為蓄電池充電（若需要且發電機有余力）。
當蓄電池充滿或負載降低時，自動停止柴油發電機。
管理不同電源之間的無縫切換，確保供電連續性。
6. 配電系統：
開關柜、斷路器、電表、保護裝置、電纜等，負責電能的分配、控制和保護。
7. 監控系統：
實時監測系統運行狀態（光伏發電功率、柴油機運行狀態、蓄電池SOC、負載功率、系統效率等），記錄數據，提供遠程監控和故障報警功能。
1. 光伏優先： 在光照充足時，光伏系統是主要的電力來源：
產生的電能首先直接滿足負載需求。
多余的電能給蓄電池充電。
如果蓄電池也充滿，多余的電能可能會被棄光（通過控制器限制發電）或用于可調度的負載（如制熱/制冷、水處理）。
2. 蓄電池供電： 當光照減弱或消失（夜晚、陰天），光伏發電不足時：
蓄電池通過逆變器放電，繼續為負載供電。
3. 柴油發電機啟動： 當以下情況發生時，EMS會啟動柴油發電機：
蓄電池電量下降到預設的低閾值（防止過放損壞電池）。
負載功率突然增加，超出光伏和蓄電池的聯合供電能力。
需要給蓄電池進行快速充電（如連續陰天后）。
4. 柴油發電機供電+充電： 柴油發電機啟動后：
直接承擔部分或全部負載。
在滿足負載需求且有余力時，通過整流器（或雙向逆變器）給蓄電池充電。
5. 柴油發電機停機： 當以下條件滿足時，EMS會停止柴油發電機：
光伏發電恢復且足以滿足負載需求，同時蓄電池充電需求降低或已充滿。
負載降低到柴油發電機運行效率過低的程度（避免“大馬拉小車”的高油耗低效運行）。
蓄電池電量已充到預設的高閾值。
6. 無縫切換： 在模式切換過程中（如光伏/電池供電切換到柴油機供電，或反之），逆變器和控制系統確保對負載的供電不中斷。
1. 高可靠性： 光伏和柴油機互為備份，蓄電池提供緩沖，顯著提高供電可靠性，滿足關鍵負載需求。
2. 降低柴油消耗和運行成本： 光伏免費發電，大幅減少了柴油發電機的運行時間，節省了昂貴的柴油燃料費用和運輸成本（尤其偏遠地區）。
3. 減少維護成本和延長柴油機壽命： 柴油機運行時間減少，意味著維護間隔延長，磨損減少，壽命提高。
4. 環保性： 相比純柴油系統，顯著減少了溫室氣體排放、空氣污染物（顆粒物、氮氧化物、硫氧化物）和噪音污染。
5. 能源獨立： 完全不依賴或極大減少對不穩定電網的依賴。
6. 靈活性： 系統規模可靈活設計，適應不同負載需求和場地條件�？刂撇呗钥蓛�(yōu)化配置。
偏遠海島/村落： 解決基本生活、通信、醫療、小型生產用電。
通信基站： 確�；驹O(shè)備24/7不間斷運行。

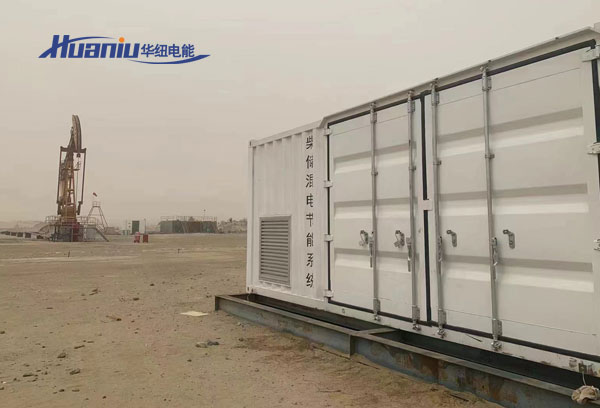

礦區/油田/建筑工地： 為勘探、開采、營地和施工設備供電。
農牧場： 灌溉、照明、圍欄、加工設備供電。
科考站： 保障駐守和科研活動。
度假村/生態酒店： 在保護環境的同時提供舒適體驗。
應急備用電源： 為關鍵設施提供更持久的后備電力（結合光伏和儲能）。
1. 負載分析： 精確計算負載的功率需求（kW）、能耗（kWh/天）、負載曲線（隨時間變化）、關鍵負載等級。
2. 太陽能資源評估： 場地的歷史日照時數、太陽輻射量數據，是確定光伏系統規模的基礎。
3. 儲能容量： 根據需要的備用時間（無光伏無柴油時的供電時長）和系統優化目標（最大化光伏利用/最小化柴油使用）來確定電池容量（kWh）和放電深度。
4. 柴油發電機容量： 需滿足最大負載需求，并考慮啟動沖擊電流。同時要避免容量過大導致低負載低效運行。
5. 系統架構與控制策略： 選擇合適的系統拓?fù)洌ń涣黢詈?直流耦合）和高度優化的控制策略是系統高效、可靠、經濟運行的核心。
6. 初始投資與運行成本： 平衡光伏、電池、柴油機的初始成本與長期的燃料和維護節省。
7. 維護管理： 需要定期對光伏板清潔、蓄電池維護、柴油機保養等。
光伏+柴油機混合離網系統通過智能控制和優化調度，實現了可再生能源與傳統能源的優勢互補。它顯著降低了運行成本、提高了供電可靠性、減少了環境污染，是解決無電、缺電或電網不穩定地區能源供應問題的理想方案。隨著光伏和儲能成本的持續下降，以及控制技術的日益智能化，這類系統的經濟性和吸引力還在不斷提升。
如果你有具體的應用場景、負載需求或設計問題，可以提供更多信息，華紐電能可以進行更深入的探討。
