隨著國家能源管道網絡的持續擴展，石油與天然氣長輸管道的腐蝕防護成為運營方關注的重點。陰極保護技術作為防止管道電化學腐蝕的核心手段，其供電系統的穩定性直接關系到管道壽命與運行安全。在無市電覆蓋的野外管段，離網光伏發電系統正逐步成為陰極保護樁的主流供電方案。
石油管道陰極保護系統通常需要持續輸出-0.85V至-1.2V的恒電位電流。傳統方案包括：
- 犧牲陽極法（鎂/鋅陽極）：適合小電流場景，但壽命有限、更換成本高
- 市電供電：僅適用于沿線有電網接入點，野外管道無法覆蓋
- 離網光伏 + 蓄電池儲能：無地域限制、維護周期長、可遠程監控

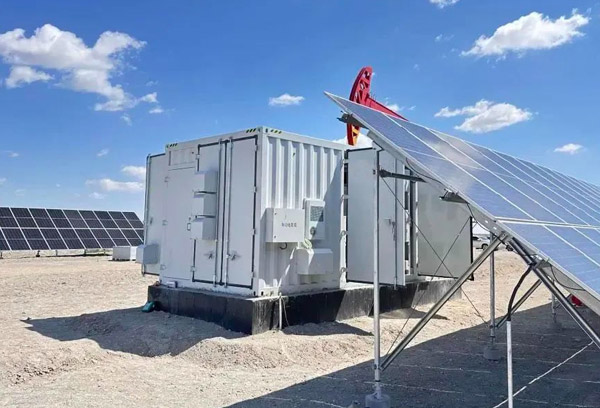

光伏系統通過太陽能板將光能轉化為直流電，儲存于蓄電池中，通過恒電位儀向管道持續輸出保護電流。這一方案尤其適用于西部荒漠、丘陵、農田等無市電管段。
一套完整的石油管道陰極保護樁光伏系統，通常包括以下核心部件：
| 組件 | 功能說明 | 建議選型參考 |
| 光伏組件 | 將太陽能轉化為電能 | 單晶硅 ≥120Wp，根據當?shù)厝照諚l件確定 |
| 蓄電池組 | 儲存電能，保證夜間/陰雨天供電 | 膠體電池或磷酸鐵鋰，設計續航≥5天 |
| 光伏控制器 | 防過充、過放，提升系統壽命 | MPPT（最大功率點跟蹤）型，效率≥95% |
| 恒電位儀 | 輸出可調直流電位至管道 | 與光伏系統匹配，具備遠程通信接口 |
| 防雷與接地系統 | 野外防雷擊、防浪涌 | 二級浪涌保護，接地電阻≤4Ω |
| 遠程監控終端 | 可選，用于數據上傳 | 4G/NB-IoT模塊，電壓、電流、電量監測 |
> 注：部分系統會集成防盜報警組件（野外樁體易被盜），需根據項目風險決定是否配置。
1.典型場景容量設計
以DN500管道、保護電流需求0.5A、輸出電壓-1.0V為例：
- 日功耗：0.5A × 1.0V × 24h = 12Wh（恒電位儀效率80%后約為15Wh/天）
- 考慮陰雨連續5天無日照：15Wh × 5 = 75Wh
- 考慮蓄電池放電深度（膠體電池按60%計，磷酸鐵鋰按80%計）：
- 膠體方案：75Wh ÷ 0.6 = 125Wh → 推薦12V/12Ah
- 鐵鋰方案：75Wh ÷ 0.8 ≈ 94Wh → 推薦12V/10Ah
- 光伏組件選型：按日等效峰值日照4小時計算，125Wh ÷ 4h ÷ 0.7（系統綜合效率）= 約45Wp，實際選用60-120Wp單晶組件以留余量。
2.成本構成（單位：元/套，不含施工）
配置（高電流需求或陰雨頻繁地區）：
光伏功率： 200W
蓄電池： 12V/40Ah 磷酸鐵鋰電池
控制器+恒電位儀：1800-2500 元
輔材（支架、電纜、防雷等）：800-1000
參考總成本：4500-6000
> 以上為設備材料成本，不含現場安裝、土建基礎、運輸及增值稅。
1. 按需設計，杜絕“大馬拉小車”
過高的光伏配置不僅增加成本，還會導致蓄電池長期處于浮充狀態，影響壽命。建議以當?shù)剡B續陰雨天最長周期×1.5倍為蓄電池設計基準。
2. 恒電位儀與光伏系統的匹配優先
部分恒電位儀啟動電壓較高（如要求≥18V），需確保光伏輸出在低光照下仍可滿足。建議采用寬電壓輸入型恒電位儀（12V-30V自適應）。
3. 重視環境適應性
- 高寒地區：磷酸鐵鋰電池在-20℃以下需配備加熱模塊
- 風沙地區：光伏板傾角可調、表面自潔設計
- 鹽堿地區：接線盒、支架需不銹鋼或熱鍍鋅處理
石油管道陰極保護樁的離網光伏系統，是一項技術成熟、經濟可行的工程配套方案。合理的設計應立足現場光照條件、管道保護電流需求和運維能力，避免過度配置或盲目降本。
